Un peu d'air marin

Voici plusieurs mois j'ai acheté un récepteur marine utilisé pour la plaisance dans les années 70.
J'ai été séduit par l'objet sans en connaître ni son origine ni son usage.
Achat totalement inutile. Donc rigoureusement indispensable.

Pas de chance.
Une fois à la maison, l'appareil ne fonctionne pas.
Sur le net j'ai retrouvé rapidement, mais je ne sais plus où (pardon), le schéma de l'appareil.
C'est tout du bon vieux transistor à papa, triple changement de fréquence.

Ce dimanche et compte tenu du temps à l'extérieur je me suis enfin décidé à ouvrir la chose.
La première panne trouvée fut l'alimentation.
Jusque là, c'est dans mes cordes.
Le coupleur de piles (6xLR14) était particulièrement mal en point. On s'en passera donc pour le moment.
Une fois sous tension. Rien.
Bon, les radiophares ne sont plus légions certes, mais RTL ou Europe1 ca devrait encore fonctionner!

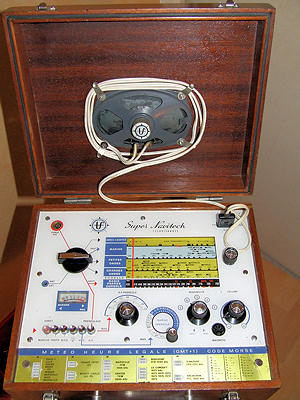

L'appareil dans son coffret

C'est le transistor germanium utilisé dans l'oscillateur local qui a rendu l'âme. Je l'ai donc remplacé par un équivalent qui traînait dans le coin. Il monte juste un peu moins haut en fréquence que l'original. Quoique 75Mhz ça devrait suffire.


Ce qui se cache dessous

Ô miracle. Il y a du son qui sort de la boite.


Détail de la face avant démontée

Ca fonctionne. Des GO jusqu'aux OC (de 9,5MHz à 12Mhz).
Un BFO est même dispo pour la SSB. Par contre un ré-alignement est nécessaire. Rien de bien précis, mais juste de quoi s'y retrouver un minimum sur les différentes gammes. Une demi heure et c'était fait.


Détail du cadran

Reste une chose qui ne fonctionne pas: le vu-mètre. Il est définitivement hors d'usage et je ne suis pas certain qu'il soit rééllement nécessaire d'en changer. D'autant plus que pour en trouver un au bon gabarit… Peut-être au hasard d'une brocante?

Un petit regret néanmoins. Avec cette appareil qui permettait de faire des relevés sur les radiophares (j'y connais rien mais à mon avis vive le GPS!), j'ai récupéré l'antenne gonio manuelle. En fait, un simple bâton de ferrite avec un atténuateur. Cette antenne était surmontée d'un fort joli compas. Malheureusement, ce compas n'est plus là.

Voilà. Le « Super Navitech » (ca me fait marrer ce nom), fonctionne de nouveau! Le plus compliqué fût de démonter ses #@~{$!!# de vis serrant les potars et commutateurs de la face avant. Elles était bien oxydées et donc bloquées. Comme si elle avaient été dans un milieu humide!

ps: si vous partagez mon opinion quant à la beauté de cet objet et à la place qu'il doit avoir sur la table du petit dej. Envoyez moi rapidement un mail de soutient, que je puisse le faire lire à YL qui a une vue quelque peu différente sur la question 😉
